大型劃線平臺

咨詢電話：0317-8266666

劃線平臺的制造標準：劃線平臺按JB/T7974-1999標準制造。工作面采用刮研工藝，工作面上可加工V形、T形、U形槽、燕尾槽、圓孔、長孔等。劃線平臺的結構：產品制成筋板式和箱體式，工作面有長方形、正方形或圓形。劃線平臺的材質：材料HT200-300。

標簽：劃線平臺,大型劃線平臺

詳細介紹products details

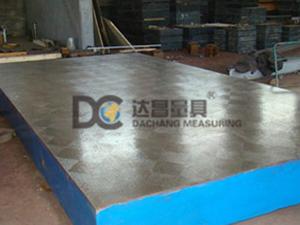

產品名稱：大型劃線平臺
劃線平臺(平板)的用途：
是檢查機器零件平面度，直線度等形位公差的測量基準，也可用于零件劃線研磨加工，安裝設備等用途。是檢驗機械零件平面、平行度、直線度等形位公差的測量基準，也可用于一般零件及精密零件的劃線、鉚焊研磨工藝加工及測量等。
劃線平臺(平板)材質：
高強度鑄鐵HT200-300工作面硬度為HB170-240，經過兩次人工處理（人工退火600度-700度和自然時效2-3年）使用該產品的精度穩(wěn)定，耐研磨性能好。
劃線平臺使用：
劃線平臺在安裝調試后，把鑄鐵劃線平臺的工作面擦拭干凈，在確認沒有問題的情況下使用，使用過程中，要注意避免工件和鑄鐵平板的工作面有過激的碰撞，防止損壞鑄鐵平板的工作面；工件的重量更不可以超過鑄鐵平板的額定載荷，否則會造成工作質量降低，還有可能損壞鑄鐵平板的結構，甚至會造成鑄鐵平板變形，使之損壞，無法使用。
劃線平臺規(guī)格精度表：（非標規(guī)格需定做）
劃線平臺規(guī)格mm
劃線平臺精度等級

板面厚度mm

總高度mm
平面度公差（um）
0
1
2
3
200×200
5
10
20.5

10
50
200×300
5.5
11
22

10
50
300×300
5.5
11
22

10
80
300×400
6
12
24

10
85
400×400
6.5
12.5
25

12
85
400×500
6.5
13
26

12
90
500×600
7
14.2
28.5

16
120
500×800
8
15.5
31

16
140
600×800
8
16
32

18
160
600×900
8.3
16.5
33

22
160
400×600
7
14
27.5

15
95
500×500
6.8
14
28

14
95
1000×750
9
18
36

24
180
1000×1000

20
40
97
24
180
1000×1200

20.5
41
103
25
180
1000×1500

22
45
112
28
220
1000×2000

26
52
130
32
240
1500×2000

28
56
140
35
260
1500×3000

70
174
35
260
2000×3000

74
184
40
260
2000×4000

88
219
40
280
2500×6000

120
300
45
280
3000×6000

124
308
45
300
