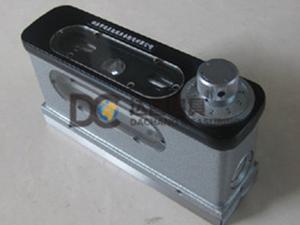

產品名稱：合像水平儀   光學合像水平儀

光學合像水平儀標準編號：JB/T 3238-1999

合像水平儀標準名稱： 光學合像水平儀

光學合像水平儀用途：合像水平儀廣泛用于測量平面和圓柱面對水平方向的傾斜度，以及機床與光學機械儀器的導軌或機座等的平面度、直線度和設備安裝位置的正確度。

光學合像水平儀的結構：合像水平儀主要由微動螺桿、螺母、度盤、水準器、棱鏡、放大鏡、杠桿以及具有平面和V型工作面的底座等制藥部件組成。

光學合像水平儀技術數據：
1.刻度盤分劃值：0.01mm/m
2.蕞大測量范圍正負：0-10mm/m
3.示值誤差：正負1mm/m范圍內正負0.01mm/m
4.全部測量范圍內正負0.02mm/m
5.工作面平面性偏差：0.003mm
6.水準器格值：0.1mm/m                                                                                                                  7.工作面尺寸：（mm）165*48                                                                                                      8.儀器重量：2公斤

合像水平儀的工作原理：合象水平儀是利用棱鏡將水準器中的氣汽象符合放大，來提高讀數的準確度，利用杠桿、微動螺桿這一套傳動機構來提高讀數的靈敏度。所以被測量件傾斜0.01毫米/米時，就可準確的在合象儀中讀出。（在合象水平儀中水準器主要是起指零的作用。）

光學合像水平儀的使用方法：將合像水平儀安置在被檢驗的工作面上，由于被檢驗面的傾斜而引起兩氣泡的不重合，則轉動度盤，一直到兩氣泡重合為止，此時即可得出讀數。被檢件的實際傾斜度。

可通過一下進行技計算：

實際傾斜度=刻度值X支點距離X刻度盤讀數

列如：刻度盤讀數為5格，對此種合像水平儀而言，刻度值和支點距離為定值，

即刻度值為0.01mm/m支點距離為165mm

則：實際傾斜度=0.01/1000X165mmX5=0.00825mm
