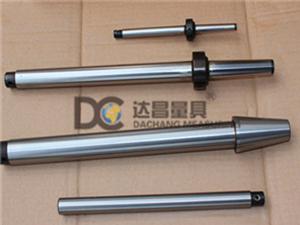

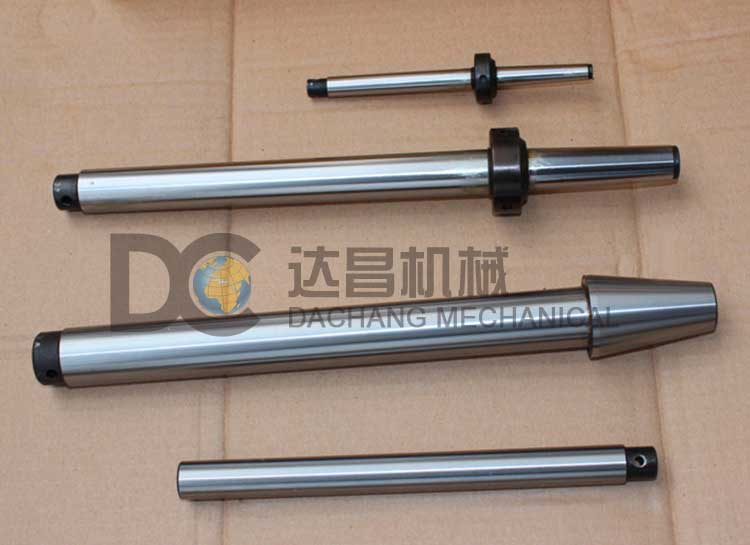

莫氏錐柄檢驗棒:(單位:件) 用于檢查工具圓錐的準確性,高精度的莫氏錐柄檢驗棒適用于機床和精密儀器主軸與孔的錐度檢查。
加工經過多次熱處理,工作面精密磨削而成.莫氏錐度是一個錐度的國際標準,用于靜配合以準確定位.由于錐度很小,利用摩擦力的原理,可以傳遞壹定的扭距,又因?yàn)槭清F度配合,所以可以方便的拆卸.在同一錐度的壹定范圍內,工件可以自由的拆裝,同時在工作時又不會影響到使用效果,比如鉆孔的錐柄鉆,如果使用中需要拆卸鉆頭磨削,拆卸后重新裝上不會影響鉆頭的中心位置。
莫氏錐度,有0,1,2,3,4,5,6共七個號,錐度值有壹定的變化,每一型號公稱直徑大小分別：9.045,12.065,17.78,23.825,31.267,44.399,63.348。
主要用于各種刀具（如鉆頭、銑刀)各種刀桿及機床主軸孔錐度。
莫氏錐度檢驗棒又分為長錐和短錐,長錐檢驗棒多用于主動機床的主軸孔,短錐用于機床附件和機床連接孔,莫氏短錐檢驗棒有,B12,B16,B18,B22,B24六個型號,他們是根據莫氏長錐1,2,3號縮短而來,例如B10和B12是莫氏長錐1號的大小兩端,一般機床附件根據大小和所需傳動扭矩選擇使用的短錐,如常用的鉆夾頭1-13毫米通常都是采用B16的短錐孔。
