產品名稱：氣泡水平儀

氣泡水平儀有條式水平儀、框式水平儀、光學合像水平儀
框式水平儀和條式水平儀兩種型式，主要用于檢驗各種機床及其他設備的平直度，安裝的水平位置和垂直位置的正確性，并可檢驗微小傾角。

框式水平儀規格：

條式水平儀規格：

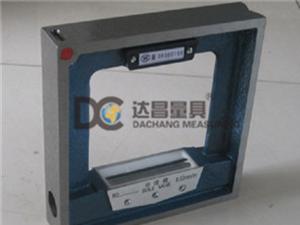

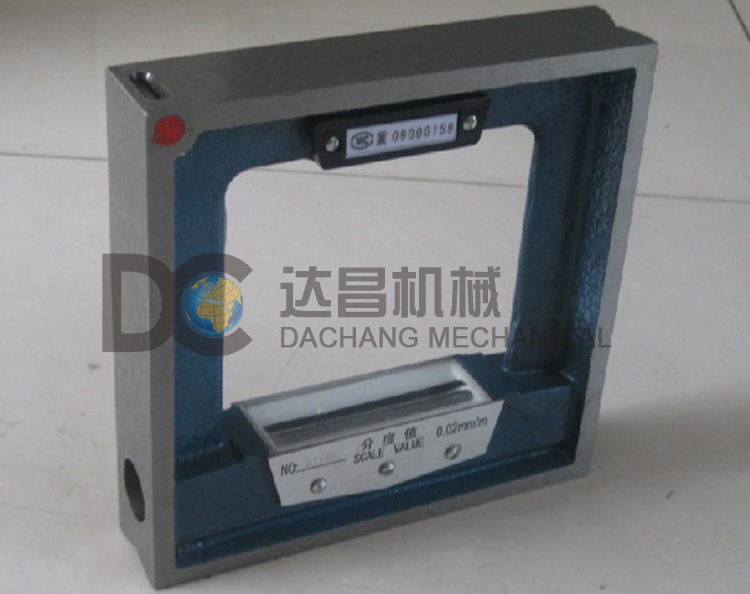

框式水平儀使用方法：

框式水平儀在找水平時,要交錯90°進行校調,也就是通常的X軸和Y軸的校調,其V型面與被調平面應接觸好,水平儀不應有手感上的擺動,調整的過程中應使水泡處于正中位置就達到要求了.水平儀還有個側面的V型槽,是用于測垂直面的,方法與上面相同.
需要注意的是: 水平儀在使用時應輕放在被測表面上,盡量不要碰撞,以避免水平儀里面的機械調整件移位,進爾引起精度的不準確.
框式水平儀的精度為0.02/1000mm，即每米2C。上面刻度每格就是2C，即每有一格的偏差代表在一米長內有一頭高出了2C。
百分尺主尺上每一度刻線代表1MM，轉尺上每一度刻線每表0.01mm。
徑向的誤差不叫垂直度，叫同軸度。用百分表座吸一其中一頭的聯軸器上，百分表指另一頭，劃一個圓周表上讀數誤差的多少即為同軸度誤差。
用厚薄規測量聯軸器兩個端面不同外的間隙誤差即為軸向誤差。

合像水平儀標準名稱： 光學合像水平儀

光學合像水平儀標準編號：JB/T 3238-1999
光學合像水平儀用途：合像水平儀廣泛用于測量平面和圓柱面對水平方向的傾斜度，以及機床與光學機械儀器的導軌或機座等的平面度、直線度和設備安裝位置的正確度。光學合像水平儀的結構：合像水平儀主要由微動螺桿、螺母、度盤、水準器、棱鏡、放大鏡、杠桿以及具有平面和V型工作面的底座等制藥部件組成。

光學合像水平儀技術數據：
1.刻度盤分劃值：0.01mm/m
2.測量范圍正負：0-10mm/m
3.示值誤差：正負1mm/m范圍內正負0.01mm/m
4.全部測量范圍內正負0.02mm/m
5.工作面平面性偏差：0.003mm
6.水準器格值：0.1mm/m
7.工作面尺寸：（mm）165*48
8.儀器重量：2公斤
合像水平儀的工作原理：合象水平儀是利用棱鏡將水準器中的氣汽象符合放大，來提高讀數的準確度，利用杠桿、微動螺桿這一套傳動機構來提高讀數的靈敏度。所以被測量件傾斜0.01毫米/米時，就可準確的在合象儀中讀出。（在合象水平儀中水準器主要是起指零的作用。）
光學合像水平儀的使用方法：將合像水平儀安置在被檢驗的工作面上，由于被檢驗面的傾斜而引起兩氣泡的不重合，則轉動度盤，一直到兩氣泡重合為止，此時即可得出讀數。被檢件的實際傾斜度。

可通過一下進行技計算：
實際傾斜度=刻度值X支點距離X刻度盤讀數
列如：刻度盤讀數為5格，對此種合像水平儀而言，刻度值和支點距離為定值，
即刻度值為0.01mm/m支點距離為165mm
則：實際傾斜度=0.01/1000X165mmX5=0.00825mm
